Vous souhaitez équiper votre camping-car, votre refuge ou votre site isolé d’une installation solaire efficace ? Le régulateur de charge MPPT est la pièce maîtresse qui déterminera les performances de vos panneaux solaires photovoltaïques. Ce guide pratique vous explique comment bien choisir entre 12V, 24V et 48V, compare les technologies disponibles et vous montre comment tirer le meilleur parti de votre production solaire.
MPPT et régulateur de charge solaire 12V 24V
Le contrôleur de charge MPPT représente le cœur intelligent d’un système solaire moderne. À la différence d’un simple régulateur PWM, il recherche constamment le point de puissance maximale pour transformer chaque volt excédentaire en courant supplémentaire utile pour votre batterie. Cette technologie améliore considérablement l’efficacité de la charge solaire, particulièrement sur les installations avec de longs câbles.
Qu’est-ce qu’un régulateur de charge MPPT
Un régulateur MPPT ajuste en permanence la tension et le courant pour maintenir vos panneaux solaires photovoltaïques à leur point de fonctionnement optimal. Son convertisseur DC-DC intégré transforme l’excédent de tension en courant supplémentaire pour votre parc batteries, maximisant ainsi la quantité d’énergie disponible.
- Rendement supérieur : Jusqu’à 30% d’énergie en plus qu’avec un régulateur PWM, surtout dans des conditions de faible ensoleillement.
- Réactivité exceptionnelle : La technologie MPPT s’adapte instantanément aux changements d’éclairement ou de température.
- Flexibilité d’installation : Compatible avec des tensions panneau supérieures à la tension batterie, réduisant les pertes dans les câbles.
- Protection optimale : La charge MPPT en plusieurs étapes préserve et prolonge la durée de vie des batteries.
Chez Powertec, nos kits nomades intègrent cette technologie MPPT avancée. Associez nos panneaux SunPower ETFE à notre électronique compacte pour une solution prête à l’emploi, parfaite pour recharger tous vos appareils électroniques en toute simplicité.
L’algorithme intelligent réagit en quelques millisecondes aux variations de luminosité. Face à un passage nuageux, il recalcule immédiatement les paramètres pour maintenir la puissance maximale, là où un régulateur PWM subirait une chute brutale de production.
Comment choisir en 12V 24V 48V
Commencez par dimensionner votre système : divisez la puissance totale de vos panneaux par la tension de votre batterie (12V, 24V ou 48V), puis ajoutez 25% de marge de sécurité. Par exemple, pour 400W en 12V, prévoyez un contrôleeur d’environ 40A.
Vérifiez ensuite la tension maximale admissible (Voc), particulièrement importante par temps froid où elle peut augmenter de 30%. Un régulateur de charge MPPT 100/30 accepte 100V côté panneaux, tandis qu’un modèle 150/85 convient mieux aux chaînes de panneaux en série.
Installation et sécurité pour charge solaire
Respectez impérativement l’ordre des connexions : d’abord la batterie, puis les panneaux. Installez systématiquement un fusible côté positif pour protéger votre régulateur de charge contre toute inversion de polarité.
Choisissez des câbles adaptés : 6mm² jusqu’à 20A, 10mm² jusqu’à 40A pour des longueurs inférieures à 2m. Maintenez les chutes de tension sous 3% pour conserver la puissance maximale. Placez le régulateur dans un endroit bien ventilé. Pour une solution complète incluant panneau, régulateur MPPT et batterie, découvrez notre kit solaire tout-en-un, spécialement conçu pour les aventures en autonomie.
Régulateur solaire MPPT pour charge solaire 12V 24V
Optimisez votre production solaire en choisissant la bonne technologie. À la différence d’un simple PWM, un régulateur solaire MPPT récupère intelligemment l’excédent de tension pour le transformer en courant utile, là où un PWM gaspillerait cette énergie sous forme de chaleur.
MPPT ou PWM pour votre régulateur solaire
Prenez l’exemple du régulateur MPPT Victron 75/15 : il ajuste constamment son fonctionnement pour capter le Vmp (tension à puissance maximale) et profite même de l’augmentation naturelle de Voc (tension en circuit ouvert) par temps froid. Le PWM, lui, perd irrémédiablement toute tension supérieure à celle de la batterie, gaspillant 20 à 40 % de votre énergie solaire potentielle.
Un panneau standard de 60 cellules produit environ 30 V en Vmp, alors qu’une batterie 12V en charge n’accepte que 14,4 V. Le PWM tronquerait brutalement la tension à 14,4 V. Le MPPT, grâce à sa conversion DC-DC, transforme les 15,6 V excédentaires en ampères supplémentaires, boostant ainsi le courant de charge d’environ 50 % sans modifier la tension batterie.
- Fonctionnement par temps froid : La technologie MPPT valorise l’augmentation de tension due aux basses températures
- Installations en série : Deux panneaux de 30 V en série (total 60 V) sont parfaitement exploités par un MPPT supportant 100 V
- Conditions d’ombrage : L’algorithme recalcule en permanence le point de puissance maximale pour maintenir une production optimale

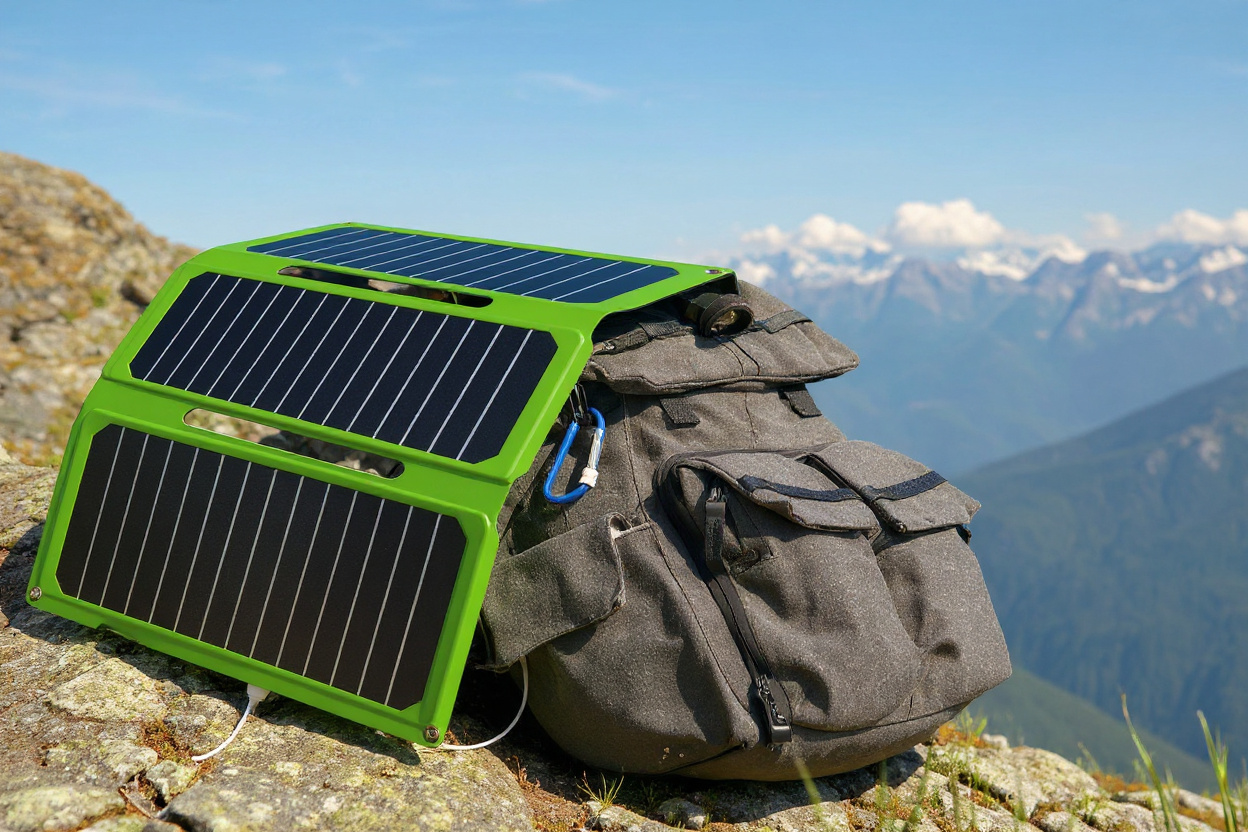

Découvrez nos chargeurs solaires portables Powertec équipés de cette technologie MPPT intelligente. Notre chargeur solaire pliable 21W optimise automatiquement la charge via ses ports USB-A, USB-C et 12V, même par temps nuageux. Doté de cellules SunPower haut rendement (22 %) protégées par un film ETFE ultra-résistant.
Quel modèle pour 400W en 12V
Pour une installation solaire de 400 W en 12V, prévoyez un régulateur MPPT 30A minimum. Le calcul est simple : 400W ÷ 12V ≈ 33A, auxquels on ajoute 20 % de marge de sécurité, ce qui amène à 40A. Les modèles MPPT 100/50 ou SmartSolar MPPT 100 sont parfaitement adaptés et offrent en bonus la possibilité de passer en 24V ultérieurement (jusqu’à 800 W).
Attention aux tensions par temps froid ! Un panneau spécifié à 40 V Voc à 25°C peut atteindre 52 V à -10°C (+30 %). Deux panneaux en série dépasseront alors 100 V – d’où l’importance de choisir un régulateur supportant 150 V si nécessaire.
| Puissance PV | Tension batterie | Courant minimal | Régulateur recommandé |
| 200W | 12V | 20A | MPPT 75/15 ou 100/20 |
| 400W | 12V | 40A | MPPT 100/50 |
| 600W | 24V | 30A | MPPT 100/30 ou 100/50 |
| 1000W | 24V | 50A | MPPT 150/60 |
| 2000W | 48V | 50A | MPPT 150/85 ou 250/85 |
Vérifier que le MPPT fonctionne
Plus besoin d’appareils de mesure : les régulateurs connectés (Bluetooth/Wi-Fi) vous donnent en direct toutes les infos cruciales : tension panneaux, courant de charge et puissance produite. Un bon fonctionnement MPPT se reconnaît à une tension panneau proche du Vmp et un courant batterie supérieur au courant panneau.
L’analyse des courbes de production est révélatrice : une courbe plate en plein ensoleillement trahit souvent un problème (ombrage, câblage, paramètres). Les modèles BlueSolar et SmartSolar MPPT 150 enregistrent 30 jours d’historique et envoient des alertes pour surtension, surchauffe ou déconnexion batterie.
Régulateur solaire et charge solaire 12v 24v 48v
Un régulateur de charge solaire bien paramétré est essentiel pour optimiser la durée de vie de votre batterie et maximiser l’énergie produite par vos panneaux solaires. À l’inverse, un mauvais réglage peut entraîner une surcharge ou une sous-charge, réduisant considérablement (de 40% à 60%) la longévité de votre parc batteries.
Paramétrer le régulateur de charge solaire
La première étape consiste à sélectionner le bon profil de charge dans votre régulateur MPPT, en fonction du type de batterie utilisé : plomb ouvert (WET), AGM, GEL, plomb-carbone ou LiFePO4. Chaque technologie nécessite des tensions spécifiques pour les phases bulk, absorption et float. Par exemple :
- Bulk (charge rapide) : Le régulateur solaire MPPT délivre le courant maximum jusqu’à atteindre la tension d’absorption, permettant à la batterie de récupérer l’essentiel de sa capacité.
- Absorption (charge complète) : La tension est maintenue durant 1 à 4 heures pour équilibrer parfaitement toutes les cellules de la batterie.
- Float (maintien) : Une tension réduite (13,5-13,8V en 12v) compense l’autodécharge sans stresser la batterie.
- Égalisation (plomb uniquement) : Une surtension contrôlée (15,5-16V) homogénéise l’électrolyte – à ne jamais utiliser avec les batteries AGM, GEL ou lithium.
La compensation thermique ajuste automatiquement ces seuils (-30mV/°C pour le plomb), permettant une charge optimale en toutes saisons. Pour les batteries lithium, désactivez cette fonction sauf indication contraire du BMS. Notre régulateur solaire MPPT 100A gère ces réglages de manière intelligente et sécurisée.
Bonnes pratiques panneau solaire et batterie
Les panneaux SunPower ETFE offrent une excellente résistance grâce à leur structure semi-rigide et à leur surface incassable. Pour maximiser leur rendement :
- Orientez les panneaux perpendiculairement aux rayons du soleil (un écart de 15° réduit déjà le rendement de 5%)
- Nettoyez régulièrement la surface avec un chiffon microfibre (la saleté peut diminuer la production de 15-25%)
Prévoir l’extension en 24v et 48v
Anticiper l’évolution de votre installation photovoltaïque permet d’éviter des dépenses inutiles :
- Un système 12v convient jusqu’à environ 800W
- Le passage en 24v divise l’intensité par deux (1600W = 70A au lieu de 140A)
- Pour les grosses installations (>3kW), le 48v réduit les pertes en ligne (<1% sur 10m)
Choisissez dès le départ un régulateur de charge solaire MPPT compatible 150V. Par exemple, le SmartSolar MPPT 100 accepte 440W en 12v et 880W en 24v. Pour les besoins nomades, découvrez nos solutions combinant panneau solaire, charge MPPT et sorties multiples.
En 48v, un régulateur solaire MPPT 100A peut gérer jusqu’à 4,8kW, couvrant largement les besoins d’une famille en site isolé. Cette configuration est idéale pour les grandes installations avec parc batteries lithium, permettant d’optimiser la puissance maximale et le rendement global.
